11 - CREATION DE LA NETLIST POUR LA SIMULATION MIXTE

11.1 - Chargement de la netlist dans analog fusion
11.2 - Selection des signaux a visualiser
11.3 - Visualisation Dans View Trace

Pour créer cette netlist on clique sur le bouton  Analog Fusion :
On peut aussi se rendre dans le menu tools et cliquer sur create mixed A/D simulation.

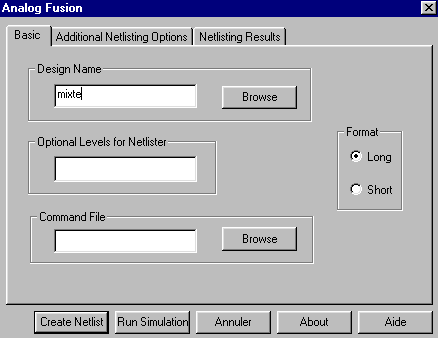

On obtient alors une boite de dialogue dans laquelle on tapera le nom du fichier (mixte).
On clique sur create netlist. Il nous donne le résultat de la netlist.
On clique sur Run simulation.

11.1 - Chargement de la netlist dans Analog fusion

L'action précédente a pour conséquence de lancer Analog Fusion et de présenter l'écran ci-dessous.
On retrouve une boîte de dialogue qui ressemble à la simulation numérique avec les mêmes opérations.
>

11.2 - Selection des signaux a visualiser

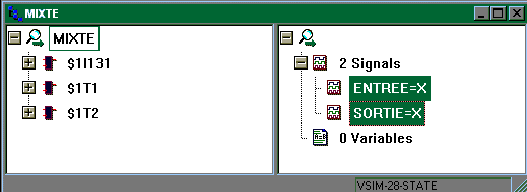

En cliquant sur mixte et sur 2 signals on fait apparaître à gauche le nombre de composants et à droite les signaux à visualiser.
On sélectionne les deux signaux.

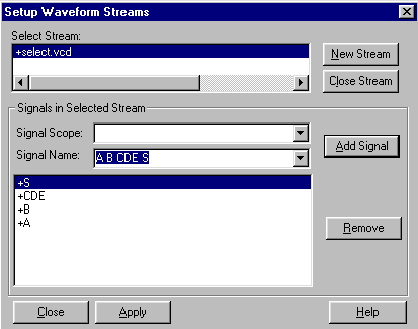

On sélectionne waveform stream sous le menu setup.
On demande un nouveau fichier de visualisation en cliquant sur new stream. On appelle le nouveau fichier mixte par exemple. On appui sur Add signal et apply suivi de close.

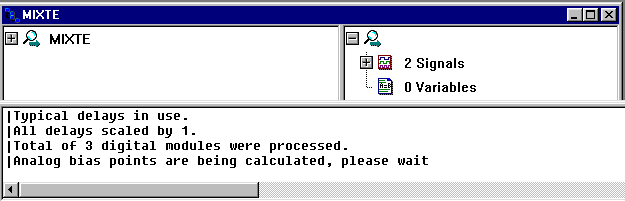

On attend que le calculateur finisse.
Si l'on n'a pas appuyé sur Close assez rapidement on revient sur Mixte simulation en se servant de la barre des tâches de W95.
On voit la fenêtre de simulation de View trace.
On lance Run sous le menu Simulate et on choisi un temps de simulation par exemple 1 ms.
On clique sur Apply.

11.3 - Visualisation Dans View Trace

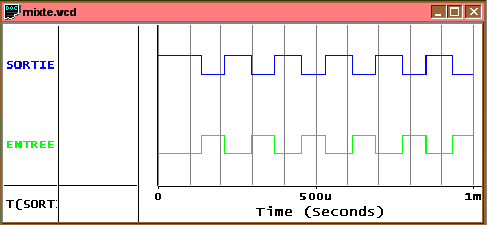

Sous View trace on visualise l'évolution des signaux. On peut demander plusieurs simulation du même temps. On se servira de Full sous le menu View pour visualiser l'ensemble du signal. Après avoir fait la simulation de 1 ms et View full on obtient le diagramme ci-dessous :

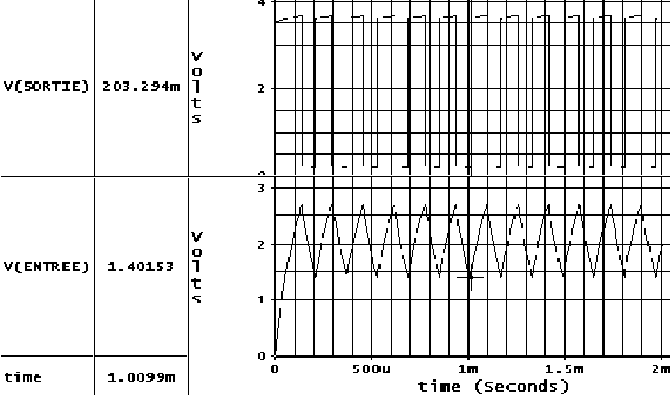

On a la simulation logique. On peut simuler jusqu'à un temps total de 10 ms celui rentré à l'oscilloscope. Au delà, il refusera l'affichage. Pour obtenir l'évolution des signaux selon l'aspect analogique on arrêtera la simulation (on fermera analog, on charge mixte.txt et on obtient le diagramme ci-dessous :
