5 - COMPILATION DANS SIPCE LINK

Pour faire le lien avec le simulateur analogique SPICE on va utiliser SPICE LINK en cliquant sur l'icône  de la barre des tâches de View office.

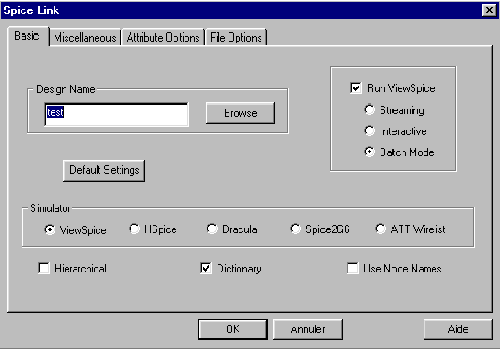

On obtient la boîte de dialogue suivante : Dans design name taper le nom du fichier de sauvegarde. Ici dans l'exemple 'test' (sans extension).
On remarque que la case run View spice est cochée de manière à lancer le simulateur après calcul des points. Le simulateur utilisé est View spice, les autres ne sont pas disponibles. L'option Batch mode est coché. On clique sur OK et l'on attend que les calculs se fassent.

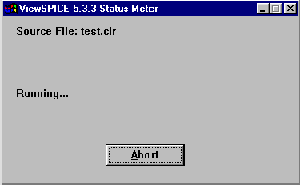

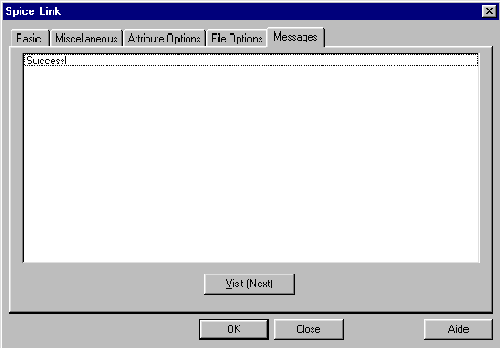

Lorsque la fenêtre a répondu success, on peut la fermer par close. Ne surtout pas cliquer sur OK sinon on effectue de nouveau le calcul. Lorsque les calculs sont longs, on voit apparaître cette fenêtre qui indique que le calcul est en cours. Il faut attendre que cette fenêtre disparaisse pour poursuivre.

6 - VISUALISATION DANS VIEW TRACE
