Les satellites.

PRESENTATION:  Le système technique.

Très tôt après le lancement le 04/10/1957 du premier satellite RUSSE "SPOUTNIK", l'homme s'est interressé à la photographie de la terre depuis l'espace.

    Pour capter les émissions d'un satellite, il est nécessaire de connaitre et d'exploiter un grand nombre de paramètres:

    -Les caractéristiques de la trajectoire du satellite, pour le localiser à une date précise.
Applications : Sciences Physiques:

Historique sur la conquête de l'espace
Des satellites pour quoi faire ?
Radiomètre de Météosat
Référentiel 1999-2000, 1ère S
Référentiel 1999-2000 Terminale S
  Thermométrie Les unités du système S.I.

    -Les caractéristiques de l 'émission: Fréquence, Type de modulation, Format des images.
Applications: Electronique:
                                                           Documentation et leçons d'electronique ( 2ème CD-Rom Electro )
RECEPTEUR SATELLITE
  Structure d'une image de Méteosat.
  Principe de transmission des images     -         format APT
                                           Système technique de réception satellites Météo.
  Schémas et documents ressources
  Signal Modulé en Amplitude en sortie du récepteur.
  Démodulateur APT 2400Hz - Schéma         Simulation de ce démodulateur
Thermométrie
   :gestion des images via la carte son d'un PC avec Wxsat.exe

  HyperFréquence   Cours Modulation

  Tp 1ère STi génie électronique

LES SATELLITES METEOROLOGIQUES

Chaque grande puissance économique a son satellite avec une référence et un numéro spécifique.


Il y a par exemple:

U.S.A. TIROSn, N.O.A.A.n, GOESn
U.R.S.S. METEORn, G.O.M.S.
 EUROPE - METEOSATn , (grille de diffusion) ( fichier PDF )

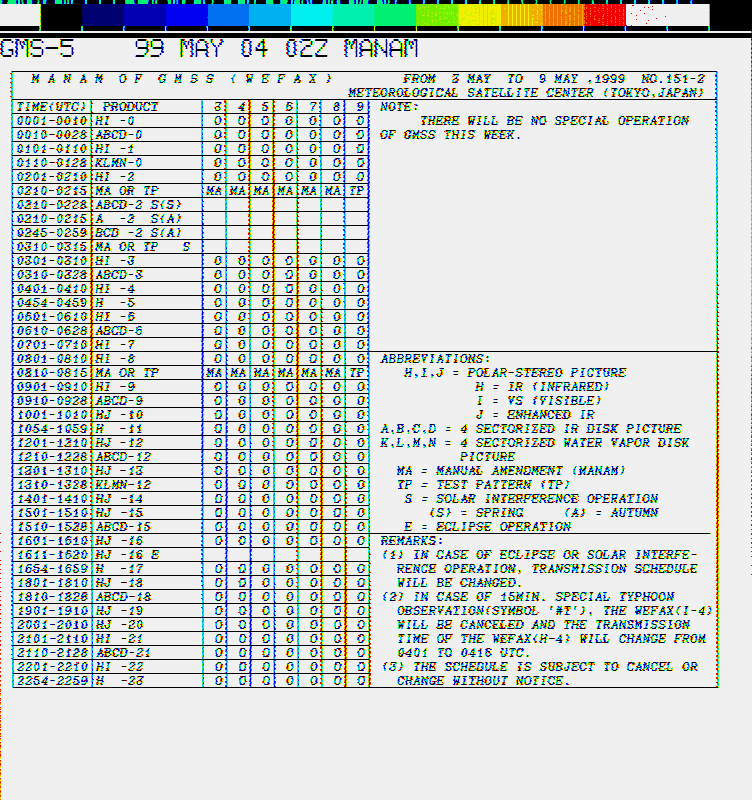

JAPON G.M.S.n , (grille de diffusion )
INDE et EUROPE avec METEOSAT5 dans le projet INDOEX
CHINE (en projet?)

Il y a deux types de satellites météorologiques:


Les satellites défilants, à orbite basse,  de 100 à 1200 km d'altitude   Les satellites géostationnaires, à 35 800 km d'altitude.

Les satellites défilants ont plus de précision car ils passent plus près de la terre, mais par conséquent couvrent une zone plus faible et ne passent au dessus d'un endroit donné que pendant un laps de temps relativement court. leurs prises de vues horizontales sont réalisées par un miroir. Le balayage vertical est opéré par le déplacement du satellite. Il n'y a pas de "haut" et de "bas" de l'image, car selon qu'il se trouve dans l'hémisphère nord ou sud, l'image sera inversée. Ce problème est résolu  par  le  logiciel  qui  permettra de retourner l'image si nécessaire.


METEOSAT fait parti des satellites de type géostationnaire.
Il est géré par un organnisme Européen: l'EUMETSAT

Il  saisit  une  image  toute  les  30  minutes  suivant  un planning bien établi ( voir annexe 1).

Le format de l'image est de type A.P.T.(Automatic Picture Transmission).

Le 13 février  1997 nous sommes passés de METEOSAT 5 à METEOSAT 6  qui a été lancé le 20 novembre 193, mais était encore en veille.

Aujourd'hui, en 1999, le satellite METEOSAT 7 est opérationel à 0 degré de latitude ( au dessus du Golfe de Guinée)


Un  satellite  de  type  METEOSAT a une durée de vie d'environ 5 ans. Il a une masse de 316 kg

Il possède 4 radiomètres:  1 dans l'infrarouge, 2 dans  le spectre visible, et 1 dans la zone vapeur d'eau (très peu utilisé).

L'inconvénient  des  satellites  géostatonnaires est l'éloignement  (35  800 Km).  Le niveau du signal reçu est faible, le rapport signal sur bruit n' est pas très élevée, et il est nécessaire de soigner le système de réception. De plus l'image est déformée aux abords des latitudes élevées et il ne "voit" pas les pôles Nord et Sud.

Le Satellite METEOSAT 5 est aujoud'hui opérationnel dans le projet INDOEX et transmé des images suivant un planning bien établi ( voir annexe 2)


L'image brute est transmise d' abord au centre de DARMSTAD  en Allemagne où l'image est traitée  (contour des continents,  repères, entête etc...) puis renvoyée vers METEOSAT qui sert  de relais sur le canal 1 ( fréquence porteuse 1691 MHz )pour les stations de réceptions secondaires ( notre station!!).



Le   satellite  METEOSAT   relaye  également   sur le canal 2 ( fréquence porteuse 1694,5 MHz ), les  images provenant de plusieurs autres satellites géostationnaires, GOES, GMS et INDOEX, eux même relayés au sol par le centre de LANNION en Bretagne..


Historique de météosat.
