Exemple de simulation Analogique 4 - DESSINER SOUS VIEW DRAW
4.1 Introduire des composants 4.2 - Déplacer des composants 4.3 - Dupliquer un composant 4.4 - Tourner un composant 4.5 - Relier les composants 4.6 - Donner une référence et une valeur à un composant 4.6.1 - Donner une référence aux composants 4.6.2 - Donner une valeur aux composants 4.7 - Calibrer un générateur 4.8 - Définir le temps de calcul 4.9 - Donner des noms aux signaux a visualiser 4.10 – Schéma final
Nous allons simuler un circuit comportant un transistor en commutation.
L'exemple ci-dessous à été réalisé avec les librairies suivantes :D :\\MAITRE\LIB\ANALOG\ANALOG
D :\\MAITRE\LIB\ANALOG\VSPICE\NPNPour charger ces librairies se reporter au paragraphe précèdent.
Le schéma s'appellera test.
Activer View Draw en cliquant sur le bouton suivantde la barre des tâches de WorkView Office.
Lorsque l'on doit créer un schéma pour la première fois, on clique dans File New dans le menu en haut.

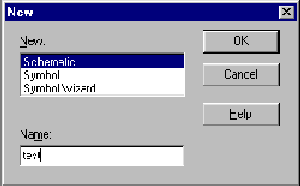

Une fenêtre s'ouvre et propose la sélection Schématic. Rajouter le Nom du schéma (ici ce sera test).On valide la fenêtre par OK. On obtient un feuille vierge. 4.1 Introduire des composants
Il est nécessaire d'aller chercher tous les composants dont nous avons besoin.
Pour cela il faut selectionner le boutonse trouvant généralement sur la gauche de l'écran, on accède ainsi aux librairies.

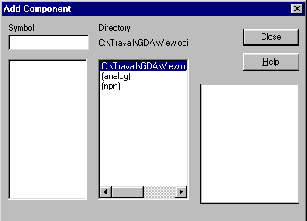

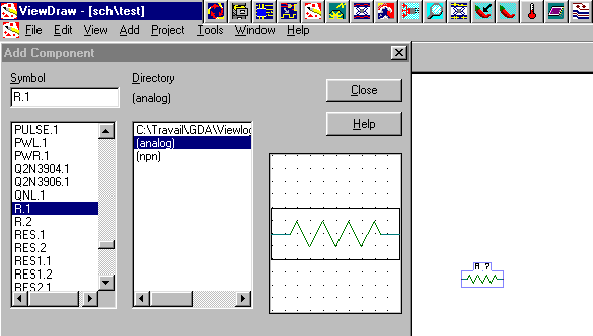

On obtient la fenêtre de dialogue suivante :Cliquer tout d'abord sur analog. Une liste de composant apparaît. Ce sont tous les composants se trouvant dans la librairie analog.

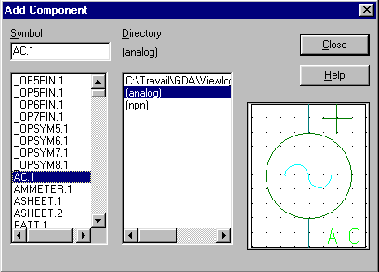

En cliquant sur un composant son symbole apparaît :Descendre avec l'ascenseur jusqu'à obtenir une résistance R.1. Cliquer dessus et son symbole apparaît. On viendra placer la flèche sur le symbole, cliquer sur l'oreille gauche et tirer jusqu'à la feuille de dessin. Lâcher l'oreille sur la feuille de dessin. On fera de même avec les éléments suivants : PWL (générateur de signaux quelconques), Probe (Instrument de mesure Tension), Trans (outils de calcul temporel), Batt (Alimentation continu).

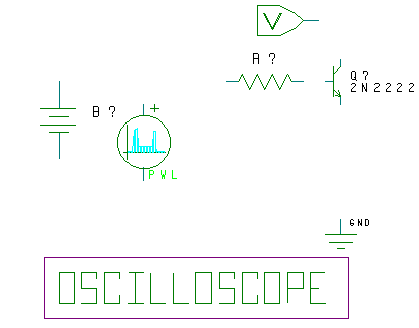

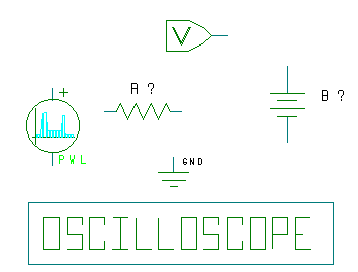

Pour aller plus vite taper les premières lettres du nom du composant à prendre dans la case SYMBOL.Sur son schéma on doit disposer des éléments suivants :

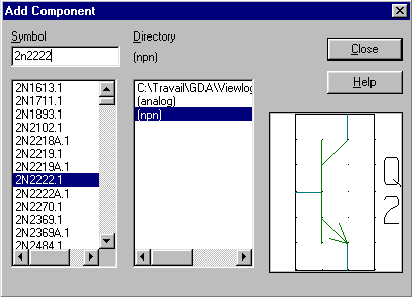

Dans la librairie NPN on prendra le composant s'appelant 2N2222. Il est souhaitable ici d'écrire entièrement 2N2222. Tirer le composant jusque sur la feuille de dessin.
Pour fermer la fenêtre de dialogue cliquer sur close.
On alors tous les composants à sa disposition sur le dessin.
4.2 - Déplacer des composants
On déplace les composants sur la feuille pour faciliter les liaisons.
Pour chaque sélection d'un objet on utilisera le sélecteur d'objet :
Cliquer sur le sélecteur d'objet.
Cliquer sur le composant à sélectionner.
Pour déplacer un composant cliquer sur le composant et sans lâcher l'oreille gauche tirer jusqu'à l'endroit voulu.

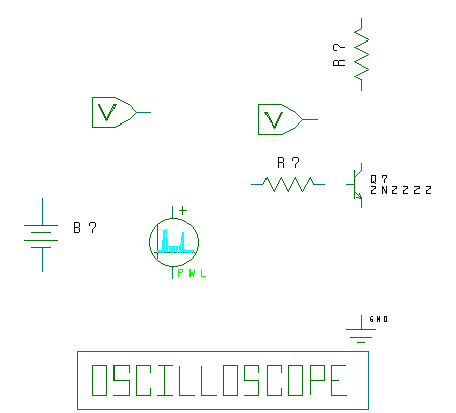

Déplacer tous les composants de manière à obtenir la disposition suivante :4.3 - Dupliquer un composant
Nous allons avoir besoin d'une deuxième probe et d'une deuxième résistance.
Cliquer sur la résistance. Appuyer sur la touche Ctrl C (copier) puis Ctrl V (coller), cliquer à l'endroit où l'on veut mettre la résistance.
Une autre méthode plus rapide est de sélectionner la résistance, d'appuyer sur la touche Ctrl, de présenter la souris sur la sélection et l'on tire avec click gauche de la souris jusqu'à l'endroit voulu (duplication de la résistance).
4.4 - Tourner un composant
La deuxième résistance n'est pas dans le sens souhaité. Cliquer sur cette dernière et cliquer sur(Rotation de 90° sur la droite).
Disposer les composants comme ci-dessous :4.5 - Relier les composants
On doit effectuer les liaisons. Cliquer sur l'icône net :
Présenter la souris devant l'une des broches d'un composant, cliquer, sans lâcher l'oreille gauche, aller jusqu'à la broche à relier, devant cette broche lâcher l'oreille. La liaison est effectuée. Lorsque les fils sont en l'air il y a un carré qui termine le fils. Lorsque trois fils sont connecter, nous voyons apparaître un point de jonction.

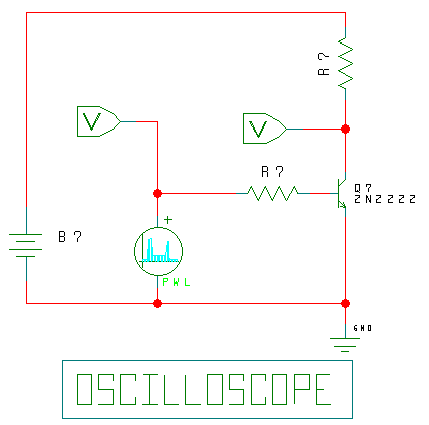

On s'efforcera d'obtenir le schéma suivant :4.6 - Donner une référence et une valeur à un composant
4.6.1 - Donner une référence aux composants

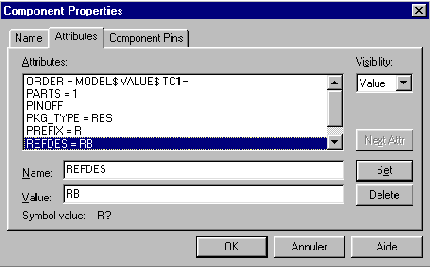

Double cliquer sur le composant, par exemple, la résistance : sélectionner l'onglet Attribut. Sélectionner Refdes. Remplacer le point d'interrogation par B. Valider par SET.4.6.2 - Donner une valeur aux composants
Sans fermer la fenêtre on descend avec l'ascenseur.

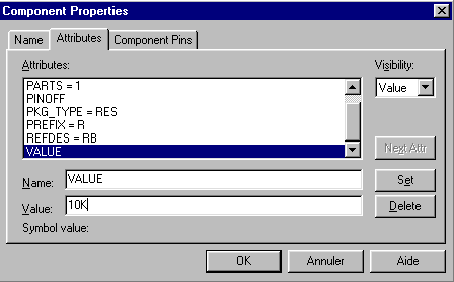

Sélectionner VALUE et donner la valeur 10K
Valider par SET.
On peut fermer la fenêtre par OK.De la même manière on donnera à RC la valeur de 330, au transistor l'appellation Q1, à la batterie l'appellation B1.
On souhaite donner à la batterie la tension de 12V.
On procède comme pour la résistance :

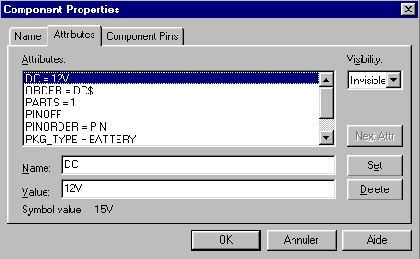

Double click sur la batterie, onglet Attributes, DC, remplir 12V, valider par SET et OK.4.7 - Calibrer un générateur
On souhaite que le générateur PWL génère le signal suivant :Dans les attributs de PWL on inscrira :
T1=0 V1=0
T2=1 V2=5
T3=2 V3=0
Les valeurs en T correspondent aux abscisses et les valeurs en V correspondent aux ordonnées. Le générateur générera des segments correspondant aux coordonnées.
On trouvera les attributs T et V dans attributes.4.8 - Définir le temps de calcul
Il faut mentionner le temps de calcul de la simulation. Ici le temps de calcul ira de 0 à 2 secondes.
Ce temps est spécifié dans Oscilloscope. Ouvrir la fenêtre des attributs et modifier le temps Tfinal à 2 secondes.
4.9 - Donner des noms aux signaux a visualiser

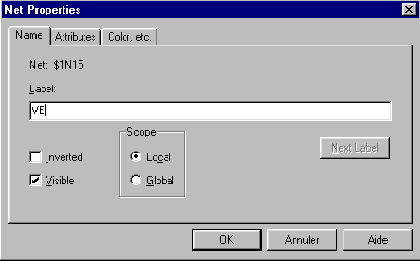

On peut donner des noms aux signaux à visualiser en double cliquant sur le fil reliant la probe.
Dans la fenêtre remplir le nom du fil et valider par OK.On fera de même avec le signal de sortie VS. 4.10 – Schéma final

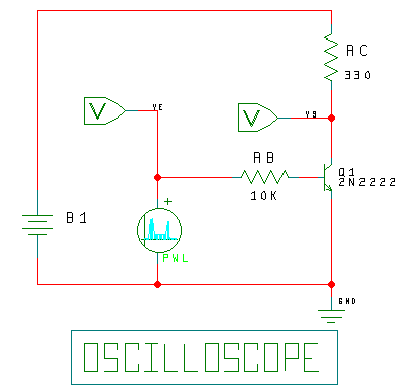

Le schéma final est le suivant :Le schéma est fini. Il faut absolument le sauver en cliquant sur l'icône
POUR TOUTE NOUVELLE MODIFICATION IL EST NECESSAIRE DE SAUVEGARDER LE FICHIER.
5 - COMPILATION DANS SPICE LINK Le simulateur va chercher le schéma à simuler sur disque.
Afin que les nouvelles modifications soient prises en compte il faut toujours sauvegarder.
Giampiero D'AQUINO
Enseignant en Génie Electronique - AVIGNON -
