APPLICATION RELATIVES AUX IMAGES SATELLITALES:  METEOSAT

Evaluation BTS Electronique session 2002, Académie de DijonCORRIGE

OBJECTIFS:

L’étudiant devra être capable de:

- appréhender le système de réception satellite d’images météorologiques dans sa globalité.
- mettre en oeuvre les objets techniques permettant cette réception ; à savoir les antennes de réception, le démodulateur, l’interface de numérisation et le programme JVFAX associé, installé sur PC.

PREREQUIS:

- présentation fonctionnelle du système technique (notamment le diagramme sagittal).

MATERIEL UTILISE:

- antenne parabolique munie de sa tête de réception, ainsi que du convertisseur de fréquence associé.
- antenne en double V permettant la réception des satellites défilant, munie d’un préamplificateur.
- un démodulateur à double changement de fréquence LX1375.
- une interface de traitement numérique du signal LX 1148.
- un PC sur lequel est installé le logiciel JVFAX7.0.

DOCUMENTATION:

- le CD-ROM réalisé par le lycée Pape Clément.
- l’accès à Internet pour le site concernant les satellites NOAA (position à l’instant t)
- les 4 fascicules constructeurs fournis avec le matériel, concernant :

* Antenne à double dipôle en V
* Récepteur satellites METEOSAT et POLAIRES
* Interface DSP pour JVFAX 7.0
* Instructions pour JVFAX 7.0

TRAVAIL A FOURNIR:

- compléter au fur et à mesure du TP le document réponse fourni ci-après.

Insérez le CD-ROM fourni dans le lecteur adéquat, et si le programme ne démarre pas automatiquement, double cliquez sur l’icône :

La page suivante apparaît :

version 8.88                                                                   Proposer un site

suite: METEOSAT

 Vos contacts au lycée

Bienvenue

Ce CD ROM est le fruit d'un projet Pédagogique, Scientifique et Technique.

   L'élaboration et l'utilisation se font avec des élèves de Seconde et Première et STS du Lycée Pape Clément sur les disciplines de S.V.T (sciences de la vie et de la terre) , Histoire et Géograhie, Sciences Physiques, Informatique et S.T.I. Electronique.

    Il est directement utilisable sur le réseau d'ordinateurs PC de la salle informatique du lycée, en liaison avec le réseau INTERNET.

    (URL) Une version sur le WEB est utilisable dès septembre 1999.

 lisez-moi pour démarrer

Réception

Ecran 800 * 600 mini conseillé

d' Images

Archives SST

Satellitales

Archives - METEOSAT (URL)
Images satellites météo (URL)

 Cliquez ici pour la Suite         Les pages à découvrir tout de suite

...............

............................................................

Vous devez alors parvenir à la page suivante :

METEOSAT



@

Voici quelques pages que nous vous proposons de parcourir
afin de découvrir le contenu de ce CD-Rom

Les SITES INTERNET relatifs à la météorologie et aux satellites:      Naviguez sur Internet

Tous sur la météorologie
Exemples de sites Internet

Animation, Température de surface des Océans sur un An.

Sea Surface Temperature
Aller voir les ARCHIVES: SST

Heure GMT ou UTC

Météosat

LES SATELLITES METEOROLOGIQUES

Présentation du Système Technique
-
Présentation du projet Educatif

Les images de Météosat
-
Thermométrie

L'electronique
NEW

Tp 1ère STi

Lisez-moi pour démarrer

@ Droit de reproduction et d'utilisation

C’est cette page que nous allons exploiter principalement. Lorsque vous aurez terminé de compléter un des tableaux du document réponse qui suit, c’est sur cette page qu’il faudra revenir. Au cas où certains s’égareraient dans le labyrinthe que peut constituer ce CD ROM.

DOCUMENT REPONSE :

Tableau n°1 : Repère horaire universel

Cliquez sur Heure GMT ou UTC et compléter le tableau suivant :

Question

Réponse

Donner la signification de l’abréviation UTC

Universal Time Coordinated
Temps Universel Coordonné

Donner 2 équations mathématiques (une pour l’hiver, l’autre pour l’été), permettant de calculer l’heure UTC à partir de l’heure légale en France.

- Hiver : H(UTC) = H(France)-1

- Eté : H(UTC) = H(France)-2

Tableau n°2 : Les différents secteurs et domaines de visualisation des images de Météosat

Revenez à la page principale et cliquez sur Météosat. Complétez alors le tableau suivant :

Question

Réponse

D’où proviennent réellement les images reçues sur le CANAL 1 de notre station de réception.

DARMSTADT (Allemegne)



Quels sont les 3 domaines de visualisation des images. Notez également le code alphabétique qui les repère.

- Visible CxD

- Infra-rouge Dx

- Vapeur d’eau Ex

Sur cette page, en combien de secteur le globe terrestre est-il découpé.

9 secteurs

Pour chaque domaine vu ci-dessus, déterminez ce que l’on cherche concrètement à visualiser.

-Visible : Blanc = Nuage ou Neige

Noir = Nuit ou absorption

-IR : Blanc = Froid

Noir = Chaud

-Vapeur d’eau : Blanc=zone humide

Noir=Zone sèche





A partir de ce qui vient d’être vu, donnez la correspondance n° de secteurà partie visualisée du globe terrestre.

(donnez par exemple le nom du principal pays visualisé sur chaque secteur)

1à CANADA-ATLANTIQUE

2à EUROPE-AFRIQUE DU NORD

3à VALLEE du NIL-MER ROUGE-vers ASIE

4à ATLANTIQUE-ANTILLES-GUYANE

5à AFRIQUE CENTRALE Ouest

6à AFRIQUE CENTRALE Est

7à Sud AMERIQUE DU SUD, CapHORN

8à ATLANTIQUE-AFRIQUE du Sud

9à AFRIQUE du SUD-MADAGASCARD

On peut alors visualiser l’animation principale en cliquant sur la zone texte comme ci-dessous

METEOSAT

aller vers animation principale

Lycée Pape Clément PESSAC @



Tableau n°3 : Liste des différents satellites avec lesquels nous travaillons

Revenez non pas à la page principale, mais à la page précédente concernant météosat et cliquez sur :

Orbite Géostationaire

Complétez alors le tableau suivant :

Question

Réponse

Notez le nom des satellites géostationnaires.

- GOES-W (usa)

- GOES-E (usa)

- METEOSAT (Eumetsat)

- GOMS (Russie)

- FY-2 (Chine)

- GMS (Japon)

Notez le nom des satellites défilant.

- NOAA (usa)

- METEOR (Russie)



Tableau n°4 : Ce que l’on est à même de visualiser sur le canal 2.

Revenir à la page précédente, et cliquez sur Voir le CANAL 2 de retransmission.

Complétez alors le tableau suivant :

Question

Réponse

Sur ce CANAL 2, de quels satellites proviennent les images que nous pouvons capter. (on peut s’aider en allant rechercher des informations avec les " Aller vers  ")

- GMS-a-b-c-d

- GOES R Y Z

- INDOEX (Météosat-5)

-

Pour chacun d’eux, déterminez globalement la zone terrestre que l’on peut alors observer.

- Japon- Australie

- Amérique

- Russie

- Océan Indien

Tableau n°5 : Exploitation du document déterminant les horaires de transmission.

Revenir à la page précédente, et cliquez sur Voir les horaires de transmission ( *.pdf)

Complétez alors le tableau suivant :

Question

Réponse

Notez les 2 fréquences de réception du canal 1 & 2.

- CANAL 1 : 1691 MHz

- CANAL 2 : 1694,5 MHz

A quelles heures UTC, et sur quel canal, peut-on observer la France en infrarouge, en visible, et en vapeur d’eau.

- en Visible : C2D : 6h46 ;9h50

C02 :9h02 ;9h34 ;10h02 ;10h34.

- en Infrarouge :

D2 : 0h30 ;0h58 ;1h30;1h50

- en Vapeur d’Eau :

E2 : 4h14 ;19h14; 5h46; 11h46

Sur quel canal, à quelle(s) heure(s), et provenance de quel(s) satellite(s), peut-on observer le globe terrestre complet en Visible.

Canal n° 2 (WEFAX pas codé : CTOT)

Heure(s) : 15 H 22

Satellite(s) : Météosat

Sur le Canal 1, quand reçoit-on des images de test (type mire)

2h10 ; 8h14 ; 14h18 ; 20h10

Tableau n°6 : Les satellites défilant NOAA.

Revenir à la page principale, et cliquez sur LES SATELLITES METEOROLOGIQUES

Cliquez sur :


NOAA

Complétez alors le tableau suivant :

Question

Réponse

Quelle est son altitude

850 kms

Quelle est sa périodicité

102 minutes / tour

Quelle est sa résolution

1 à 4 kms (1,1 km à la verticale du satellite)

Quelle est sa largeur d’observation

3000 kms

Pourquoi ces satellites sont-ils appelés héliosynchrones.

Ils passent toujours au dessus du même
point à la même heure de la journée.

Noter l’adresse Internet du site qui lui est dédié.

http://liftoff.msfc.nasa.gov/realtime/jTrack/

NOAA.htlm

Si vous disposez d’une connexion Internet alors :

Aller alors à l’adresse de ce site, et observer la trajectoire du (des) satellite(s) en temps réel.

(Sinon, demandez les réponses à votre professeur)

Question

Réponse

Combien y-a-t-il en réalité de satellite NOAA en activité. (notez leur nom)

NOAA10, NOAA12, NOAA14, NOAA15

Justifiez l’appellation passages ascendant et descendant.

Ascendant = pôle Sud vers pôle Nord

Descendant= pôle Nord vers pôle Sud

Revenir alors à la page concernant les satellites météorologiques.

Tableau n°7 : Généralités sur le satellite Météosat-7.

Cliquez sur :

Imprimez la page obtenue.

Complétez alors le tableau suivant :

Question

Réponse

Donnez le nom du propriétaire et opérateur de ces satellites Météosat.

EUMETSAT

Quelle est la position exacte de Météosat 7

0° de longitude

Quelle est la position de Météosat 5

63° Est (Océan Indien)

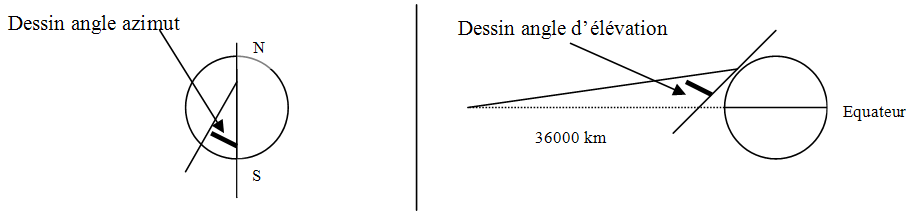

Par rapport à quel repère ces positions sont-elles données. On tracera ce repère sur la photo de gauche que l’on vient d’imprimer.

Le méridien de GREENWICH

Quel est le rôle du radiomètre

Mesurer l’énergie radiative dans différentes bandes spectrales.

Une image Infrarouge est constituée de combien de lignes ; chaque ligne de combien de pixels.

En Infrarouge :

- nombre de lignes : 2500

- nombre de pixels : 2500

Une image Visible est constituée de combien de lignes ; chaque ligne de combien de pixels.

En Visible :

- nombre de lignes : 5000

- nombre de pixels : 5000

La résolution au sol est en Infrarouge de :

5 kms

La résolution au sol est en Visible de :

2,5 kms

Radiative : qui concerne les radiations.
C omme par exemple les ondes électromagnétiques (OEM) qui ont une longueur d’onde l =C.T

Cliquez alors sur : EUMETSAT.

Question

Réponse

Combien de satellite METEOSAT existe.

4

Quelle est la date limite de validité du dispositif actuel.

2003

Tous les combien les images sont-elles transmises au sol.

Toutes les 30 minutes.

Recevons-nous, nous, ces images.

NON

Où se situe le principal centre de réception et d’exploitation.

Darmstadt

Cliquez alors sur : Aller à Historique et organisation d'EUMETSAT

Question

Réponse

Combien y-a-t-il d’états membre de EUMETSAT.

18

Citez les.

Allemagne,Autriche,Belgique,Danemark,

Espagne,Finlande,France,Grèce,Irlande,Italie,

Luxembourg, Norvège,Pays-Bas,Portugal,

Royaume-Uni,Suède,Suisse,Turquie.



Tableau n°8 : L’historique de Météosat.

Cliquez alors en fin de page sur : Le satellite Meteosat

Imprimez alors la photo du satellite METEOSAT 7.

Imprimer le champ d’observation du satellite.

Question

Réponse

A quelle altitude se trouve METEOSAT-7

environ 36000 kms ( 35800 km )

Pourquoi ce satellite est-il géostationnaire.

Il effectue une rotation en 24 H ; donc il semble fixe pour un observateur terrestre.

Imprimer la grille de diffusion de Météosat (fichier au format .pdf)

Surlignez dessus les informations vues précédemment.

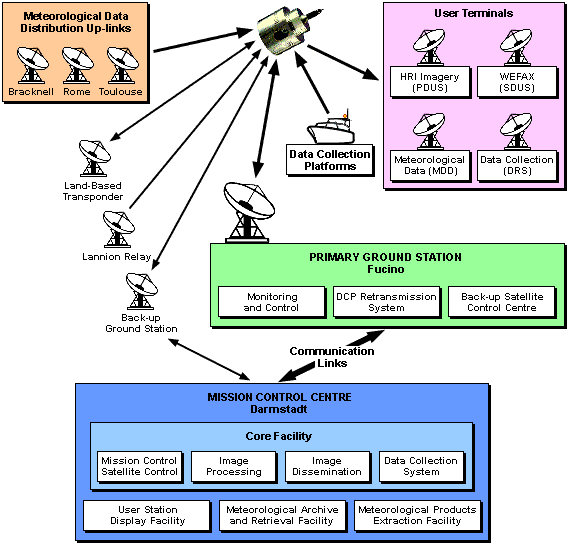

Revenir à EUMETSAT, paragraphe " La communauté des utilisateurs "

Question

Réponse

Qui émet les images que nous recevons nous au lycée ?

Géré par Darmstadt. (Lannion canal 2)

L'antenne est à FUCINO en Italie



Dans l’historique, quand, où, et comment a été lancé Météosat 1.

- Novembre 1977

- Cap Canaveral

- Fusée Delta

Même question pour Météosat 2.

- Juin 1981

- Kourou

- Ariane 1

Quelle est la position géographique de ce satellite.

0° (pratiquement plein Sud pour nous)

Dans l’historique, quand, où, et comment a été lancé Météosat 3.

- Juin 1988

- Kourou

- Ariane V22

Même question pour Météosat 4.

- Mars 1989

- Kourou

- Ariane V29

Même question pour Météosat 5.

- Mars 1991

- Kourou

- Ariane V42

Même question pour Météosat 6.

- Novembre 1993

- Kourou

- Ariane V61

Quand a été lancé Météosat-7.

3 Septembre 1997

Revenir alors à la page principale.

Cliquez sur Les images de Météosat

Vous devez arriver ici :

METEOSAT

aller vers animation principale

Lycée Pape Clément PESSAC @


Comment interpréter une image Météosat ?

Comment reconnaître les nuages sur les images satellites?

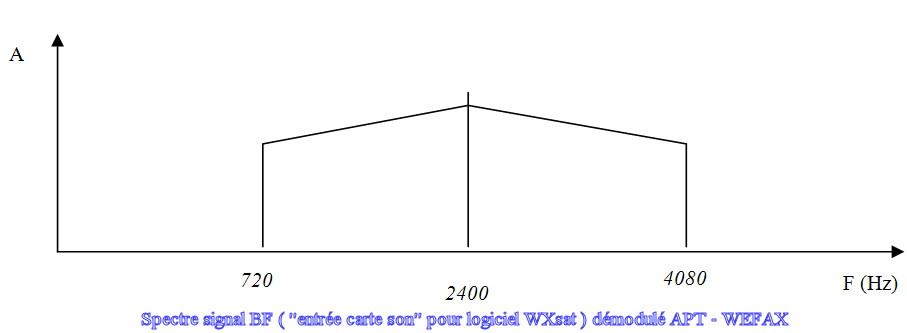

Complément sur la transmission d'une image au format APT

Le Spectre du Radiomètre du satellite Météosat


Image GMS Visible le
4 mai 1999 à 18h32

Principe de transmission des images

C’est cette nouvelle page que nous allons à présent exploiter.

Cliquez sur Comment interpréter une image Météosat ?

Imprimez cette nouvelle page, et vérifiez que les réponses que vous avez données précédemment sont correctes.

Revenir à la page précédente et cliquez sur Comment reconnaître les nuages sur les images satellites?

Tableau n°9 : Les informations visualisées par les différents types d’images.

Question

Réponse

En Visible, quelle est la plage de longueur d’onde réellement observée.

0,5 à 0,9 µm

Que mesure effectivement le radiomètre.

La lumière solaire réfléchie. (Donc pas disponible la nuit)

Que sera-t-on alors en mesure d’observer sur de telles images.

Neige. Nuage épaisà blanc brillant Nuage mince à gris clair

En Infrarouge, quelle est la plage de longueur d’onde réellement observée.

5,5 à 7,1 µm

Que mesure effectivement le radiomètre.

Le rayonnement thermique

Que sera-t-on alors en mesure d’observer sur de telles images.

Pas la neige et le brouillard. Température de surface de la terre et des nuages.

En Vapeur d’Eau, quelle est la plage de longueur d’onde réellement observée.

10,5 à 12,5 µm

Que sera-t-on alors en mesure d’observer sur de telles images.

Variation de t° jour/nuit. Nuages bas (< 4 km)à gris clair. Nuages élevésà Blanc

Il est possible d’aller plus loin, et de compléter ses réponses en cliquant sur Interpréter

Revenir à notre page de travail, et cliquez sur Le Spectre du Radiomètre du satellite Météosat

Imprimez la page obtenue.

Repérez sur ce spectre, les informations que vous venez de recueillir dans le tableau.

Revenir à la page sur laquelle nous sommes en train de travailler, et cliquez sur

Complément sur la transmission d'une image au format APT

Tableau n°10 : Etude de la chaîne de traitement de l’image.

Partie 1: Signal issu du satellite.

Question

Réponse

Combien y-a-il de radiomètre dans le satellite.

4, ( dont 2 visibles + 1infra-rouge + 1 vapeur d'eau )

En 25’, combien le satellite prend-il donc d’images.

4

A quel vitesse tourne le satellite sur lui-même

100 tour/mn

En déduire le nombre de ligne par image.

En 25’, 25*100 toursà 2500 lignes/images

Sachant le nombre de ligne par image dans les 3 modes de visualisation Infrarouge, Visible et Vapeur d’Eau (voir questions précédentes), combien d’images obtient-on concrètement en 25 ‘ par mode de visualisation.

- en Visible :1 (5000 lignes=double résolution

- en Infrarouge : 1 (2500 lignes)

- en Vapeur d’Eau : 1 (2500 lignes)

Sachant que 5’ sont nécessaires à la remontée des miroirs, combien a-t-on globalement d’images en 30’.

3

Combien d’image est-on en mesure de disposer au maximum par jour.

24*2*3=144 images

Combien peut-on avoir au maximum d’image par jour et par mode de visualisation.

144/3 = 48 images / jour / mode

Sachant qu’une image nous est transmise toute les 4 ‘, combien d’images peut-on recevoir par jour.

24*61/4= 360 images maxi par jour

A partir de la grille de diffusion imprimée lors des questions précédentes, justifiez la différence.

- des horaires sans rien d’autres images (test, texte,) les 48 images sont en fait découpées en secteurs (9 ou 24) qui eux sont envoyés toutes les 4 ‘minutes

Partie 2 : Signal en sortie du récepteur.

Question

Réponse

Quelle est la fréquence du signal (porteuse), en entrée du récepteur. On notera ici que d’autres fréquences sont possibles (canal 1&2)

134 MHz

Est-ce la fréquence du signal émis par le satellite, ou bien un traitement a-t-il déjà eu lieu avant.

Il y a déjà eu une transposition en fréquence

Quel type de modulation est utilisé ici.

FM avec sous porteuse AM à 2400Hz

Quelle la fréquence du signal de sortie.

2400 Hz ( sous porteuse )

Quel est le type de modulation.

AM

Que vaut l’indice de modulation.

m=0,7 (m=0,8 dans la doc.)

Représentez ici le spectre du signal de sortie, en fonction des informations qui vous sont données. ( on notera avec soin les différentes fréquences)

Quelle information est contenue dans l’amplitude des raies ? Les niveaux de gris de l’image



Partie 3 : Format de l’image.

Imprimez le dessin représentatif du format d’une image.

Question

Réponse

Combien aura-t-on de périodes du signal 300 Hz.

3*300=900 périodes

Comment est composé le signal de phasage.

Noir 12,5 ms puis Blanc 237,5ms. Donc en 5s on répète 20 fois cette séquence.

A priori, combien de temps dure la transmission d’un pixel de l’image.

(800+40)*800 pixels pendant 200s. à 1 pixel dure 200/840*800=297,6µs

Combien aura-t-on de périodes du signal 450 Hz.

5*450=2250

Quelles caractéristiques aura le signal noir pur. (fréquence, amplitude)

Fréquence nulle (après démodulation) Amplitude minimale

Justifiez par calcul la durée de réception d’une image.

T = 3+5+200+5+10=223s

Est-on à même de recevoir une image toutes les 4’.

223s= 3’ 43’’ donc < 4’ donc OK

Cliquez alors sur Généralités sur la réception , et faite le lien avec le matériel disponible dans la salle.

Revenir à la page de travail et cliquez sur  Principe de transmission des images.

Pour les chapitres 1 & 2, retrouvez les informations que nous avons déjà vues.

Pour le chapitre 3, complétez le tableau suivant.

Tableau n°11 : Définition de l’image telle qu’elle est transmise par le satellite vers la station de Darmstadt.



Question

Réponse

Sur combien de bits sont codées les luminances des images brutes.

- en Visible : 6 bits

- en Infrarouge : 8bits

Qui reçoit et traite ces images brutes.

Centre ESOC de Darmstadt

Toute image du Canal 2 est-elle accessible.

NON, il y a des images hautes résolutions qui nécessitent un décodeur.

Notez les 3 formats possibles.

- C visible

- D infra-rouge

- E vapeur d’eau

Pour chaque format, notez le nombre, et la désignation des sous-formats.

- C01-C024 soit 24 sous-formats

-C1d-C 9d , soit 9 sous-formats

- D1-D9 ,soit 9 sous-formats

- E1-E9 ,soit 9 sous-formats

Qu’est-ce qu’une vue CTH

Vue globale de la terre. (Disque total)

Qu’est qu’une image TEST

Mire de gris

Qu’est-ce que " l’image " ADMN

Informations sous forme de textes.

L’exploitation de ce CD-ROM est à présent terminée, pour ce qui est de la présentation du système technique. Vous noterez qu’il reste encore beaucoup d’informations disponibles sur ce CD, et qu’il reste à votre disposition pour compléter votre culture générale sur le sujet, si vous en éprouvez le besoin. Certaines pages, comme par exemple fusée et orbite donnent beaucoup d’informations sur le lancement des satellites.

Et plus si affinité...........................................




Travaux pratiques : validés avec étudiants de BTS Electronique

Cette seconde partie du TP, consiste, à partir des informations recueillies dans la première partie, à mettre en oeuvre les objets techniques. Vous avez pour cela à votre disposition le matériel déjà présenté précédemment ; à savoir :

  1. Positionnement de la parabole.
  2. Dans ce paragraphe, nous allons définir les paramètres permettant d’orienter correctement la parabole. Si la votre est fixée, alors vous validerez ainsi son positionnement, sinon, alors vous serez à même de la positionner vous-même.

    A partir des informations de la première partie, déterminez l’angle d’azimut suivant lequel la parabole doit être orientée afin de capter le satellite Météosat 7.

    …………………………Azimut 0° (environ 3°Ouest à Sens)………………………

    Sachant qu’il s’agit d’un satellite géostationnaire se trouvant donc à environ 36000 km de la terre, donnez l’angle d’élévation de la parabole. (angle approché que l’on considèrera valable sur toute la France.)

    …………………………Environ 30°……………………………….

    On représentera alors par 2 dessins simples, les 2 angles que nous venons de voir, puis, si nécessaire, on positionnera la parabole. (une simple boussole peut suffire)

  3. Réglage du démodulateur.
  4. La parabole étant correctement positionnée, et le câblage du démodulateur étant réalisé, mettre se dernier sous tension.

    A l’aide des boutons poussoirs en façade, sélectionnez le canal 1.

    Notez ici la valeur de la fréquence affichée :

    F (Canal 1) =ex:133,994 MHz..

    Cette valeur vous semble-t-elle correcte ? Comparez avec la valeur trouvée dans la partie 1.

    Oui, normalement 134 MHz (différence = asservissement de fréquence par rapport au transposeur et température extérieure).

    Tournez quelques peu le potentiomètre se trouvant à droite, et " écoutez " le satellite émettre. ( on coupera le son au bout d’un certain temps, afin de ne pas perturbez le voisinage….)

    Quand le satellite émet une image, que se passe-t-il au niveau des Leds de la face avant ?

    Une des Leds clignote puis s’allume en continu

    Justifiez le nom de cette Led, en vous reportant au tableau n°10.

    2400 Hz c’est la fréquence de la porteuse AM détectée lors d’une réception

    Chronométrez le temps pendant lequel cette Led est allumée, et justifiez le.

    On doit trouver moins de 4’ (3’43’’)



  5. Mise en oeuvre de l’interface numérique.
  6. Mettez sous tension l’interface numérique, et en appuyant sur le bouton poussoir plusieurs fois, validez l’affichage des Leds sur la position AM.

    A quoi se réglage correspond-il ? (on pourra s ‘aider du fascicule donné en fin de TP sur l’interface numérique LX1148)

    lI permet de sélectionner la démodulation de type amplitude

    Réglez alors le niveau de réception à l’aide du potentiomètre, afin que le niveau affiché par le vue mètre soit assez élevé, sans toute fois être en saturation (la Led Over ne doit pas être constamment allumée)



  7. Utilisation du logiciel JVFAX7.0 .

    On peut faire la même démarche avec une carte son sur le PC ET LE LOGICIEL WXSAT2.59
    De même, on peut utiliser le logiciel WXTRACK pour le suivi des trajectoire des satellite en temps réel

On peut alors à présent lancer l’exécution du logiciel JVFAX7.0 .(ou WXsat)

L’utilisation de celui-ci n’est pas très complexe (sous DOS !), mais il est toujours plus rapide de prendre en main un logiciel suite à une démonstration. Aussi, à ce stade du TP., on demandera au professeur d’expliciter les quelques fonctionnalités du logiciel.( par contre le logiciel WXsat, fonctionnant sous windows, est très simple de mise en oeuvre )

On pourra demander à voir entre autre comment se fait le réglage de l’heure UTC (on n’oubliera pas de vérifier que l’horloge interne du PC est bien à l’heure.), quel nom porte le fichier dans lequel on peut mémoriser une image, quels satellites et quels canaux on peut recevoir,

La démonstration ayant eu lieu, paramétrez votre logiciel afin de recevoir les images du Canal 1 de Météosat 7.

Imprimez alors l’image reçue.

Justifiez sur celle-ci, toutes les informations qui s’y trouvent.

Que visualisez-vous sur cette image ? (voir tableau n°2 et 9)

( à rédiger sur le document imprimé)

Si le temps (pas météorologique mais horaire) le permet, et s’il y a des émissions à l’heure où vous travaillez :

F(Canal 2)=137,5 MHz..

( à rédiger sur le document imprimé)

Dans la continuité, et si grâce à Internet vous repérez qu’un satellite défilant est proche de la France, réglez le démodulateur afin de scanner les satellites défilant.

On peut retoucher alors le niveau de réception au niveau de l’interface numérique.

Imprimez l’image reçue.

Quel satellite vous l’a envoyé.

Etait-il en phase ascendante ou descendante (S-N ou N-S) ?

( à rédiger sur le document imprimé)



FIN Retour en haut de page

Cliquez Ici
Page d'Accueil CD-Rom Météosat

Bienvenue

Exemple: le site du Lycée
